MHK 1350A
全自動平壓平模切機（重型）
局部介紹
飛達
高速送紙飛達頭，可根據紙張情況自由調整。
輸紙臺
采用氣彈簧輔助動力，到位減速機構裝置，與壓紙框配備整體調節壓紙輪裝置，方便快速調節。
同步帶傳動，間歇機構
臺灣高精度間歇分割器，長期使用也能保證較高的定位精度。

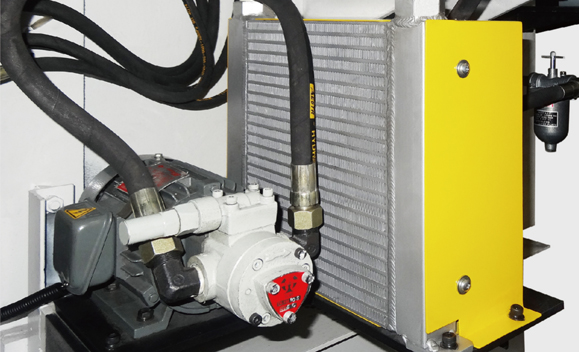

主機潤滑機構
臺灣進口自動泵油循環冷卻裝置，確保主機長時間高速運轉的潤滑。
配有油壓顯示、油壓異常報警裝置。
收紙部
卷簾式輔收紙架，可實現不停機收紙，收紙雙向輔助吹風，手動取樣機構，操作方便。
電控部
本機采用德國穆勒、日本歐姆龍電器元件，操作簡易，保養維護方便。
德國真空泵
德國BECKER無油式吹吸兩用真空泵。
自動供油系統
整機采用集中自動供油系統，確保傳動部位不缺油。
配置項目
| 輸紙部 | MHK-1350A |
| 01、球墨鑄鐵的整體輸送部墻板 | 〇 |
| 02、魚鱗式強力吸紙飛達頭，4 吸 4 送，吸頭可配合紙張的變形狀況調試各種吸紙角度 | 〇 |
| 03、可調式吸風筒，吸頭及分氣閥超硬合金處理 | 〇 |
| 04、3 道飛達頭防撞裝置 | 〇 |
| 05、橫向分紙吹風裝置 | 〇 |
| 06、主、副堆紙臺不停車交替，飛達不停機操作，最大堆紙高度 1600mm | 〇 |
| 07、預堆紙裝置配置軌道使操作人員可準確方便地將紙堆送入飛達 | 〇 |
| 08、推拉兩用側規，操作側、傳動側各一套。側規可在推拉規間調節以滿足不同紙張需求 | 〇 |
| 09、側規、前規紙張光電檢測 | 〇 |
| 10、紙張到達前規，降速進紙的功能 | 〇 |
| 11、機電式雙張檢測器 | 〇 |
| 12、進口輸紙皮帶及不銹鋼傳送板 | 〇 |
| 13、輸紙框氣動抬起裝置 | 〇 |
| 14、主給紙堆電動左右微調裝置 | 〇 |
| 15、單點離合器：輸送部與主機部能夠隨時分離和同步結合，簡化和方便了操作順序。無 論打樣、試壓力等都能隨心所欲地分離及合上輸送部 | 〇 |
| 16、PLC 及電子凸輪控制整機的時序 | 〇 |
| 17、德國貝克品牌吹吸兩用真空泵 | 〇 |
| 模切部 | |
| 01、球墨鑄鐵的主機體與左右墻板及上平臺、下動臺 | 〇 |
| 02、進口蝸輪，蝸桿與 40cr 曲軸 | 〇 |
| 03、模切底板和刀模板回轉裝置 | 〇 |
| 04、主傳動箱內潤滑油自動冷卻潤滑系統 | 〇 |
| 05、進口扭力限制過載保護器 | 〇 |
| 06、電動調壓裝置，可通過 PLC 觸摸屏按鍵實現壓力的準確控制 | 〇 |
| 07、整套進口陽極處理鋁合金牙排及定位結構 5 組，每條牙排采用可調式牙排結構 | 〇 |
| 08、牙排后定位采用伺服控制系統，可通過 PLC 觸摸屏按鍵實現調節每條牙排的準確精度， 確保牙排精度，永久性達到±0.075mm 精度(專利產品) | 〇 |
| 09、進口主傳動鏈條 | 〇 |
| 10、進口間歇分割器 | 〇 |
| 11、進口同步帶、帶輪傳動 | 〇 |
| 12、主傳動進口氣動離合器剎車裝置 | 〇 |
| 13、日本 SMC 氣壓檢測裝置，氣壓過低報警提示 | 〇 |
| 14、模切版框采用中心線快速定位的裝置結構 | 〇 |
| 15、模切板框和模切下墊板采用日本 SMC 氣量調節器鎖定，避免上板框鎖定安裝不到位的情況，有效避免人為因素操作造成的損失 | 〇 |
| 16、西門子品牌主電機傳動 | 〇 |
| 17、整機采用集中自動供油系統，確保傳動部位不缺油 | 〇 |
| 18、配備儲氣罐，確保整機氣壓穩定 | 〇 |
| 收紙部 | |
| 01、球墨鑄鐵的收紙左右墻板 | 〇 |
| 02、可調機械式收紙毛刷壓紙機構，幫助牙排卸紙并堆疊 | 〇 |
| 03、收紙齊紙裝置 | 〇 |
| 04、上下極限開關光電檢測，防止收紙臺堆紙過高和紙張上卷 | 〇 |
| 05、卷簾式輔收紙架，可實現不停機收紙 | 〇 |
| 06、收紙部可通過 7 英寸觸摸屏調控整臺機器 | 〇 |
| 07、收紙雙向輔助吹風，手動取樣機構，操作方便 | 〇 |
| 電氣部 | |
| 01、模切部采用德國西門子 10.4 英寸和收紙部 7 英寸觸摸顯示屏 | 〇 |
| 02、機器全部采用德國 Moeller 的繼電器、交流接觸器、空氣開關和按鈕，保證了電器部分的穩定和可靠 | 〇 |
| 03、整機采用日本歐姆龍 Omron 的光電開關，光纖，編碼器和傳感器，確保電氣檢測各部位動作的準確和穩定 | 〇 |
注：此配置單只供參考，正式配置單以合同為準。標配：〇；選配：△
技術參數
| 型 號 | MHK-1350A |
| 最大用紙幅面 | 1350×940mm |
| 最小用紙幅面 | 550×450mm |
| 最大模切幅面 | 1350×940mm |
| 叼口空白 | 9-17mm |
| 板框內版尺寸 | 1390×1130mm |
| 紙張規格 | 90~2000g/m2卡紙，0.1~2mm 卡紙，≤4mm 瓦楞紙 |
| 模切精度 | ≤±0.075mm |
| 最大工作壓力 | 600T |
| 最大工作速度 | 5500s/h 模切 |
| 最大給紙堆高 | 1600mm（含木托板） |
| 最大收紙堆高 | 1400mm（含木托板） |
| 主電機功率 | 15kw |
| 整機尺寸 | 7250×5200×2490mm（長含預上紙軌道；寬含腳踏板） |
| 機器總重 | 30T |
| 滿載功率 | 22kw |
| 氣源要求 | 壓力：0.6~0.7Mpa，流量：≥0.37m3/min |
示意圖
